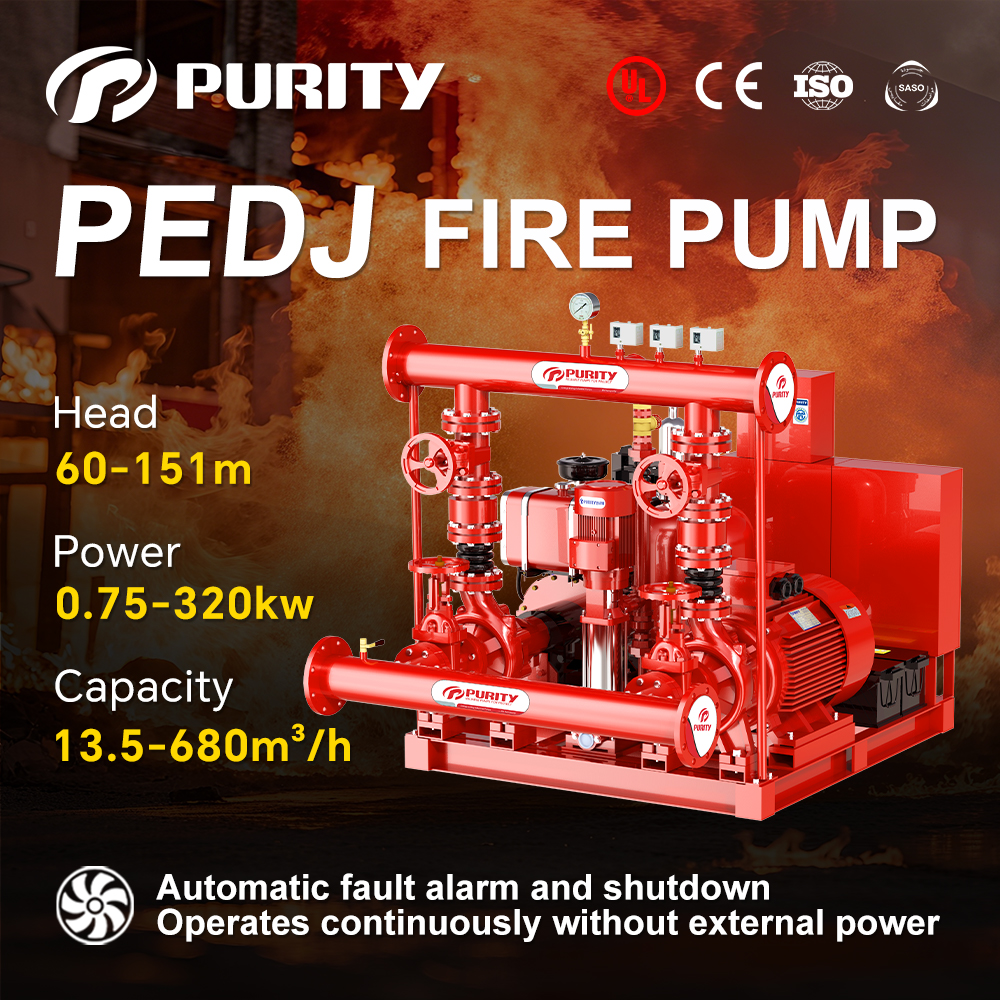

Imagen | Plano del proyecto del sistema de bombas contra incendios Purity (modelo PEDJ)
Una bomba contra incendios es un componente esencial de muchos sistemas de protección contra incendios en edificios. Cuando el suministro de agua disponible no proporciona la presión o el caudal suficientes, una bomba contra incendios ayuda a suministrar agua a los sistemas de rociadores, hidrantes, tuberías verticales y otros equipos de protección contra incendios.
Sin embargo, la instalación de una bomba contra incendios implica más que simplemente colocar una bomba en la sala de bombas. Un sistema completo de bombeo contra incendios suele incluir la bomba, el motor de accionamiento, el controlador, las tuberías de succión y descarga, las válvulas, los equipos de monitoreo de presión y, a menudo, una bomba auxiliar de mantenimiento de presión (*jockey pump*).
Desde la selección del equipo y la preparación de la sala de bombas hasta la instalación de tuberías, la alineación, las pruebas y el mantenimiento, cada paso puede afectar la fiabilidad del sistema. Esta guía explica el proceso básico de instalación de una bomba contra incendios y los aspectos clave que ingenieros, contratistas y propietarios de edificios deben tener en cuenta.
1. ¿Qué es un sistema de bombeo contra incendios?

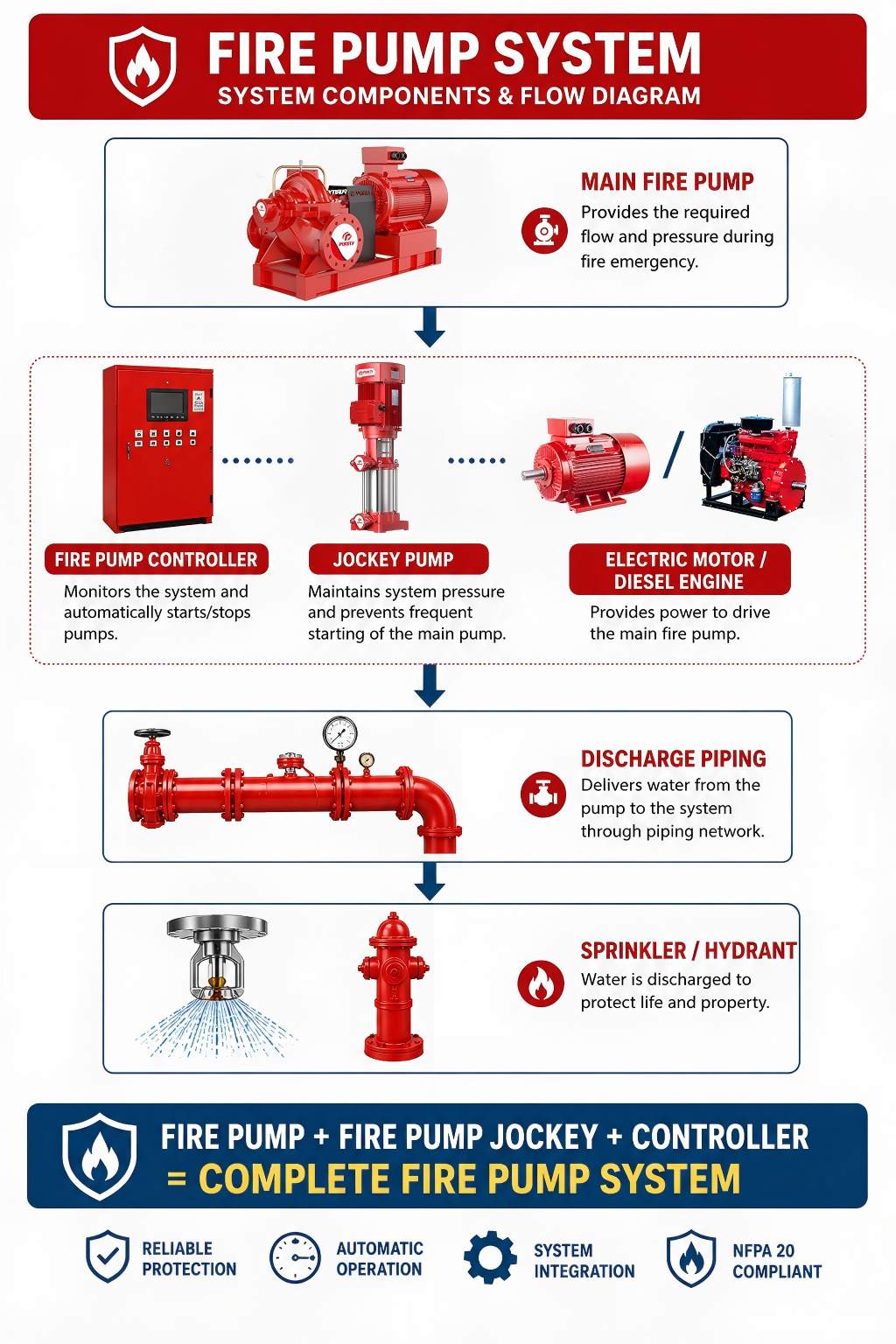

Imagen | Diagrama de componentes de un sistema de bombeo contra incendios
Una bomba contra incendios aumenta la presión y el caudal del agua para que el sistema de protección contra incendios reciba el suministro necesario durante una emergencia por incendio.
Un sistema típico de bombeo contra incendios puede incluir:
1. Bomba contra incendios
2. Motor eléctrico o motor diésel
3. Controlador de la bomba contra incendios
4. Tuberías de succión y descarga
5. Válvulas de aislamiento y de retención (válvulas de no retorno)
6. Equipos de monitoreo de presión
7. Bomba auxiliar de mantenimiento de presión (*jockey pump*)
8. Otros equipos de control y auxiliares necesarios
La bomba auxiliar (*jockey pump*) cumple una función distinta a la de la bomba principal. Mantiene la presión del sistema en condiciones normales y compensa las pequeñas pérdidas de presión, ayudando así a evitar que la bomba principal arranque innecesariamente.
Por esta razón, la protección contra incendios debe considerarse como un sistema integral y no simplemente como una bomba individual.
2. Seleccione la bomba contra incendios adecuada antes de la instalación

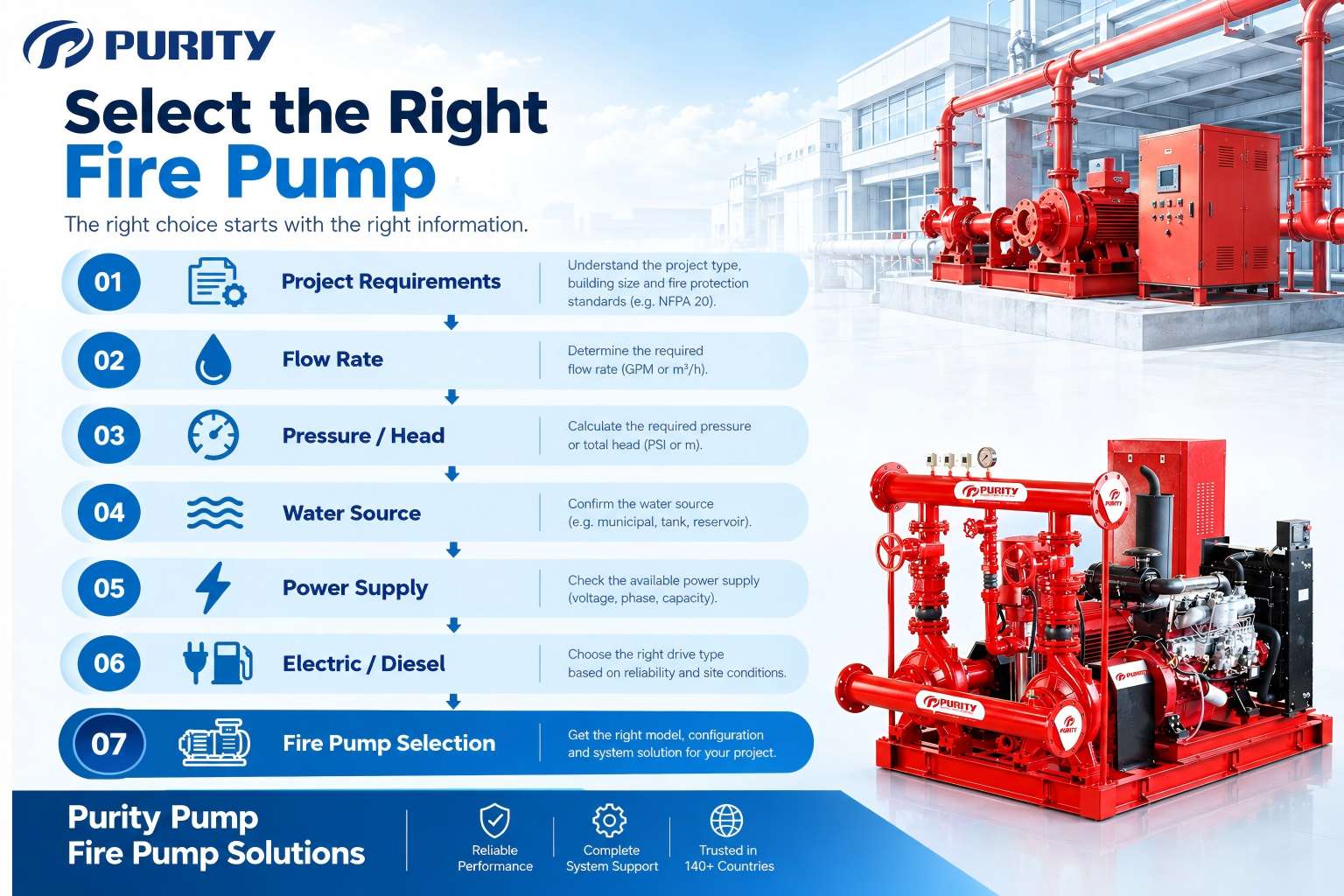

Imagen | Diagrama de flujo para la selección de bombas contra incendios
El primer paso consiste en determinar el caudal y la presión requeridos.
La selección de la bomba contra incendios debe tener en cuenta:
1. Caudal requerido
2. Presión o altura manométrica requerida
3. Altura del edificio
4. Requisitos de rociadores e hidrantes
5. Longitud de la tubería y pérdidas de presión
6. Suministro de agua disponible
7. Condiciones de succión
8. Disponibilidad de energía eléctrica
9. Requisitos locales de protección contra incendios
Elegir una bomba basándose únicamente en el tamaño del edificio o en la potencia del motor puede dar lugar a un sistema mal diseñado.
Dependiendo del proyecto, se puede optar por una bomba contra incendios eléctrica o una diésel. Las bombas eléctricas se utilizan habitualmente cuando se dispone de un suministro eléctrico adecuado, mientras que las bombas accionadas por diésel pueden servir como fuente de energía alternativa o de respaldo.
Al trabajar con fabricantes de bombas contra incendios, es necesario facilitar los requisitos del proyecto —tales como caudal, presión, fuente de agua, suministro eléctrico y condiciones de instalación— antes de definir la configuración final de la bomba.
3. Prepare la sala de bombas contra incendios
La sala de bombas debe diseñarse teniendo en cuenta el sistema completo, no solo las dimensiones de la bomba.
Debe haber espacio suficiente para:
1. Instalación de la bomba y el motor de accionamiento
2. Operación de tuberías y válvulas
3. Inspección y mantenimiento
4. Desmontaje de componentes principales
5. Transporte de equipos
Asimismo, la sala debe contar con ventilación, drenaje, control de temperatura y medidas de compartimentación contra incendios adecuados, conforme a la normativa local vigente.
En el caso de las bombas contra incendios diésel, se deben considerar aspectos adicionales como el suministro de aire fresco, la refrigeración del motor, la evacuación de gases de escape, el almacenamiento de combustible, las baterías y la protección contra bajas temperaturas.
Una buena planificación de la sala de bombas facilita enormemente la instalación y el mantenimiento futuro.
4. Instalación de la bomba contra incendios y el accionamiento

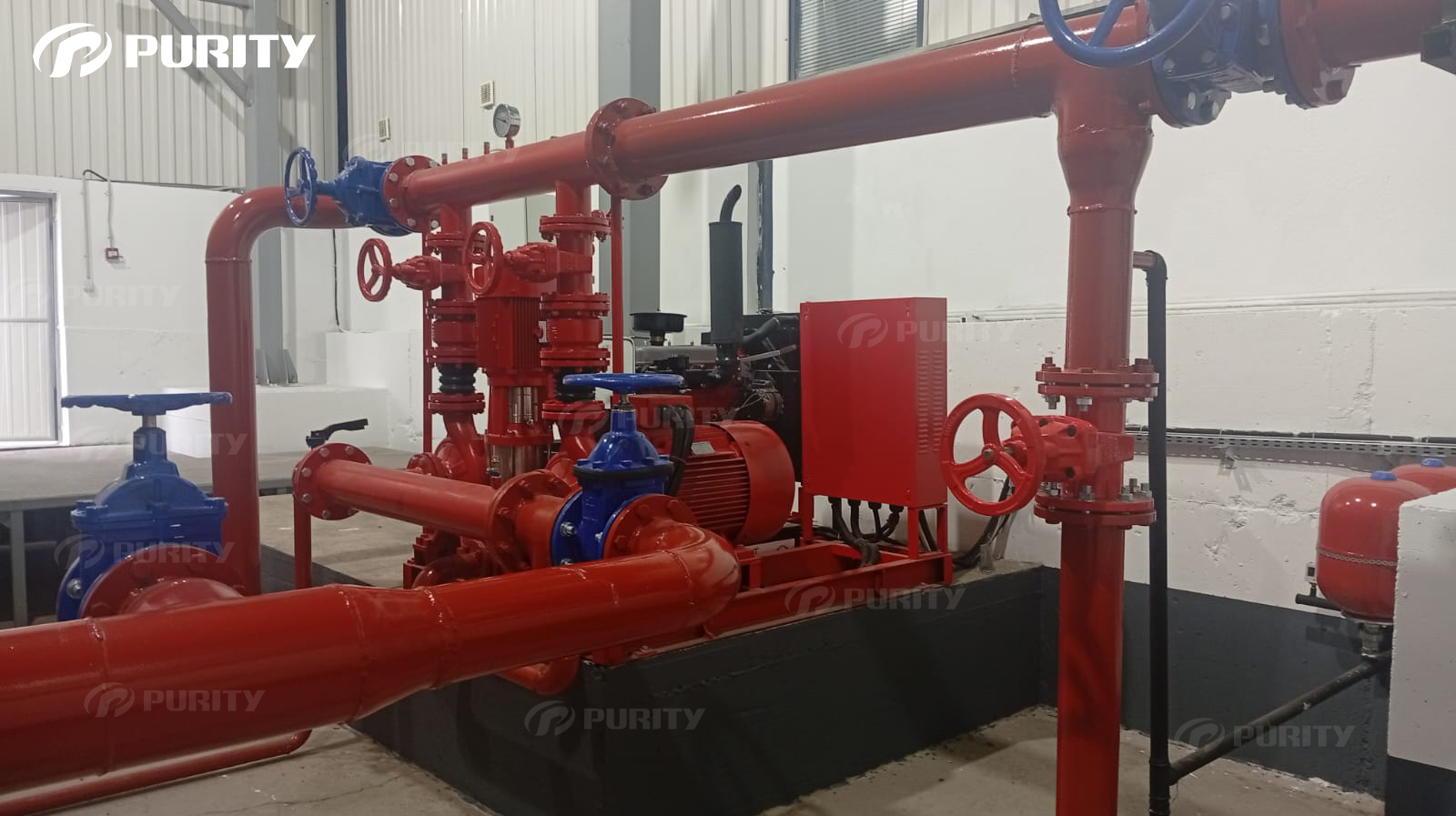

Imagen | Sistema de bomba contra incendios diésel Purity PEDJ
Tras preparar la cimentación, verifique sus dimensiones, resistencia, nivelación, ubicación de los anclajes y la ruta de acceso para el equipo.
Coloque el conjunto de la bomba contra incendios sobre la cimentación y fíjelo siguiendo las instrucciones de instalación del fabricante.
Un conjunto típico puede constar de:
Bomba contra incendios → Motor eléctrico o diésel → Controlador
Las conexiones de succión y descarga de la bomba deben orientarse correctamente para permitir la instalación de la tubería según el diseño del sistema.
Por ejemplo, Purity Pump ofrece configuraciones de bombas contra incendios eléctricas y diésel para distintos requisitos de caudal y presión. Su grupo de bombeo diésel PEDJ está diseñado para aplicaciones que requieren suministro de agua contra incendios accionado por motor diésel; el modelo y la configuración finales se seleccionan según las condiciones del proyecto.
5. Conexión de las tuberías de succión y descarga
Una instalación correcta de la tubería es fundamental para el rendimiento de la bomba contra incendios.
La trayectoria básica del flujo es:
Fuente de agua → Tubería de succión → Bomba contra incendios → Tubería de descarga → Sistema de protección contra incendios
La tubería de succión debe diseñarse para suministrar el caudal de agua adecuado a la bomba, minimizando al mismo tiempo las pérdidas hidráulicas y las condiciones de flujo desfavorables.
Durante la instalación:
1. Evite curvas innecesarias en la tubería cerca de la bomba.
2. Evite la formación de bolsas de aire en la tubería de succión.
3. Utilice soportes de tubería adecuados.
4. No permita que el peso de la tubería recaiga sobre la bomba.
5. Verifique que el diámetro de la tubería coincida con el diseño aprobado.
6. Instale las válvulas en la orientación correcta.
Una vez conectada la tubería, se deben revisar nuevamente la bomba y la tubería para asegurarse de que las fuerzas externas de la tubería no hayan afectado la alineación del equipo.
6. Instalación del controlador, las válvulas y la bomba auxiliar (jockey)
El controlador de la bomba contra incendios conecta la bomba al sistema eléctrico y de control, gestionando las funciones de arranque y supervisión.
En los sistemas diésel, la instalación también incluye el controlador del motor, las baterías de arranque, el sistema de combustible, el sistema de escape y las señales de alarma correspondientes.
La bomba auxiliar (o bomba *jockey*) del sistema contra incendios suele instalarse como parte del mecanismo de mantenimiento de presión. Ayuda a mantener la presión del sistema ante pequeñas caídas de presión, sin necesidad de activar la bomba contra incendios principal.
Las válvulas, válvulas de retención, manómetros, sensores y otros equipos auxiliares deben ubicarse en puntos que permitan su inspección y mantenimiento.
7. Verificación de la alineación entre la bomba y el accionador
En los conjuntos de bombas contra incendios horizontales, es fundamental lograr una alineación correcta de los ejes entre la bomba y el motor (ya sea eléctrico o diésel).
Una alineación incorrecta puede contribuir a:
1. Vibración excesiva
2. Desgaste del acoplamiento
3. Aumento de las cargas sobre los rodamientos
4. Problemas en el sello mecánico
5. Reducción de la vida útil del equipo
Por lo tanto, se debe verificar la alineación durante la instalación y nuevamente una vez finalizadas las conexiones de tubería y los ajustes del equipo.
8. Pruebas y puesta en marcha del sistema de bombas contra incendios

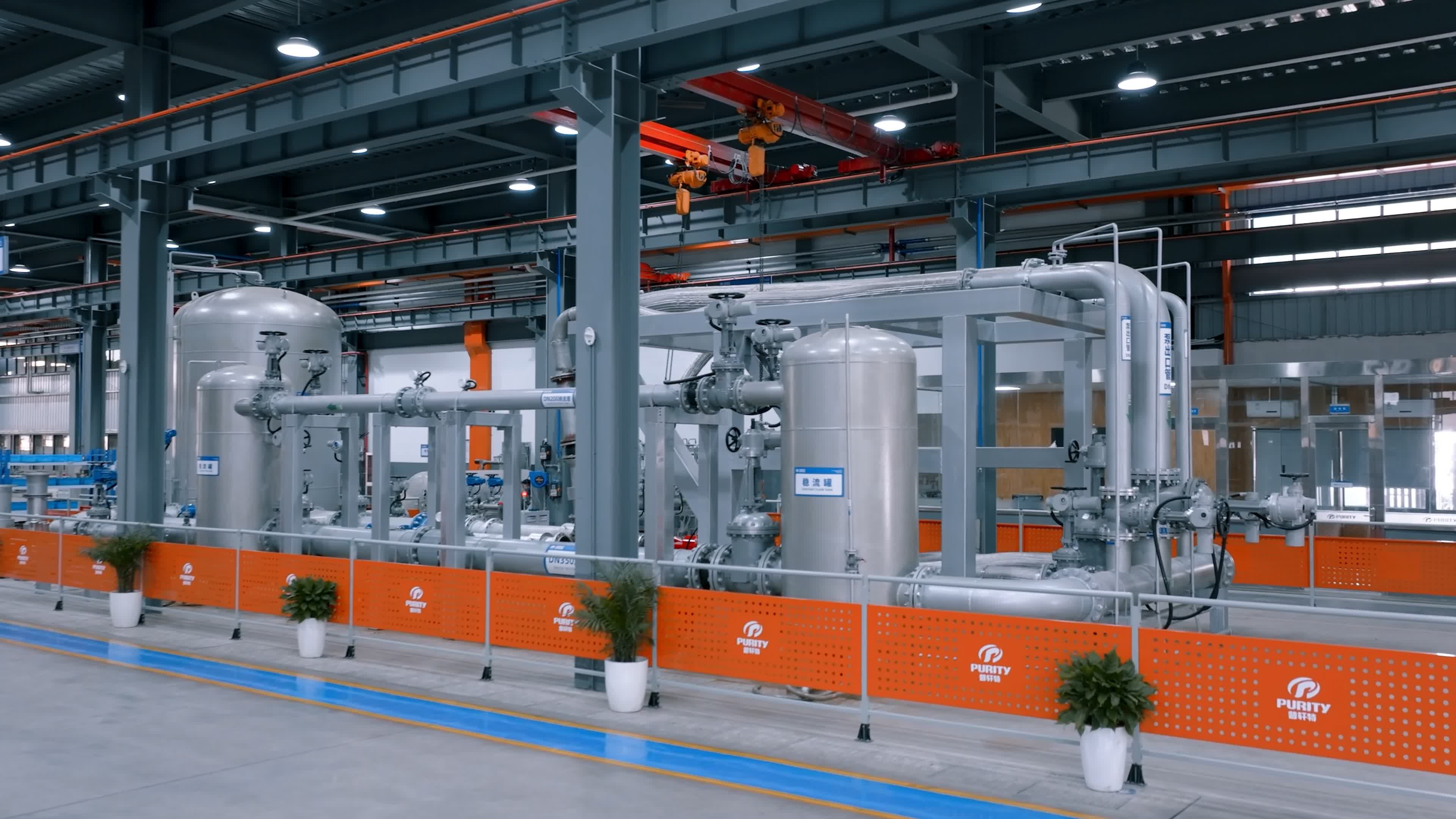

Imagen | Centro de pruebas de Purity
La instalación no finaliza simplemente cuando la bomba arranca correctamente. El sistema completo de bombas contra incendios debe someterse a pruebas y a la puesta en marcha de acuerdo con el diseño aprobado y los requisitos aplicables.
Las pruebas pueden incluir:
Pruebas de presión: Inspección de tuberías y conexiones para detectar fugas o condiciones de presión anómalas.
Pruebas de caudal y presión: Verificación del rendimiento de la bomba en las condiciones operativas pertinentes y comparación de los resultados con los valores de diseño requeridos.
Pruebas de control: Confirmación del funcionamiento correcto del controlador, las señales de presión, las funciones de arranque automático y las alarmas.
Pruebas del motor diésel: Verificación del arranque del motor, las baterías, el suministro de combustible, la refrigeración y los sistemas de escape.
Todos los resultados de las pruebas deben documentarse como parte del proceso de puesta en marcha y aceptación.
9. Problemas comunes en la instalación de bombas contra incendios
Varios problemas pueden reducir la fiabilidad de un sistema de bombas contra incendios:
1. Seleccionar una bomba sin considerar los requisitos reales de caudal y presión.
2. Disponer de espacio insuficiente en la sala de bombas para el mantenimiento.
3. Utilizar tuberías de succión mal dimensionadas o mal distribuidas.
4. Permitir que las cargas de las tuberías recaigan sobre la bomba.
5. No verificar nuevamente la alineación entre la bomba y el motor de accionamiento.
6. Probar únicamente el arranque de la bomba sin verificar el caudal, la presión, los controles y las alarmas.
Evitar estos problemas requiere coordinación entre el propietario, el ingeniero, el contratista, el proveedor de la bomba y otros profesionales de la protección contra incendios.
10. Normas, mantenimiento y aceptación final
Los requisitos de instalación de bombas contra incendios varían según el país y el proyecto. Los proyectos internacionales pueden basarse en normas como la NFPA 20, códigos de edificación, requisitos eléctricos y exigencias de las autoridades locales. Los requisitos aplicables deben confirmarse siempre con el ingeniero del proyecto y la autoridad local competente (AHJ, por sus siglas en inglés).
Tras la puesta en marcha, también son importantes la inspección y las pruebas periódicas. El mantenimiento debe abarcar la bomba, el motor de accionamiento, el controlador, las válvulas, las tuberías, el sistema eléctrico y los equipos auxiliares, en lugar de centrarse únicamente en la bomba.
