Las bombas centrífugas verticales están disponibles en diversas configuraciones, incluidas las bombas verticales en línea y las bombas verticales multietapa. El tipo adecuado depende de factores como el caudal requerido, la altura de elevación, las características del líquido, las condiciones de operación y el espacio de instalación disponible.
Una bomba centrífuga vertical utiliza un impulsor giratorio para transformar la energía mecánica del motor en velocidad y presión del fluido. El motor y el eje de la bomba están dispuestos verticalmente, lo que permite que el equipo ocupe menos espacio en el suelo que muchas configuraciones de bombas horizontales.
Características clave de las bombas centrífugas verticales:
|
Característica |
Description |
|
Disposición de los ejes |
Vertical |
|
Principio de funcionamiento de la bomba |
Fuerza centrífuga |
|
Componentes principales |
Motor, eje, impulsor, carcasa y sello mecánico |
|
Principales ventajas |
Instalación compacta y transferencia eficiente de fluidos |
|
Tipos comunes |
Bombas verticales en línea y bombas verticales multietapa |
|
Aplicaciones típicas |
Suministro de agua, climatización (HVAC), tratamiento de agua, presurización y procesos industriales. |
|
Factores clave de selección |
Caudal, altura manométrica, propiedades del líquido, temperatura y condiciones de instalación |

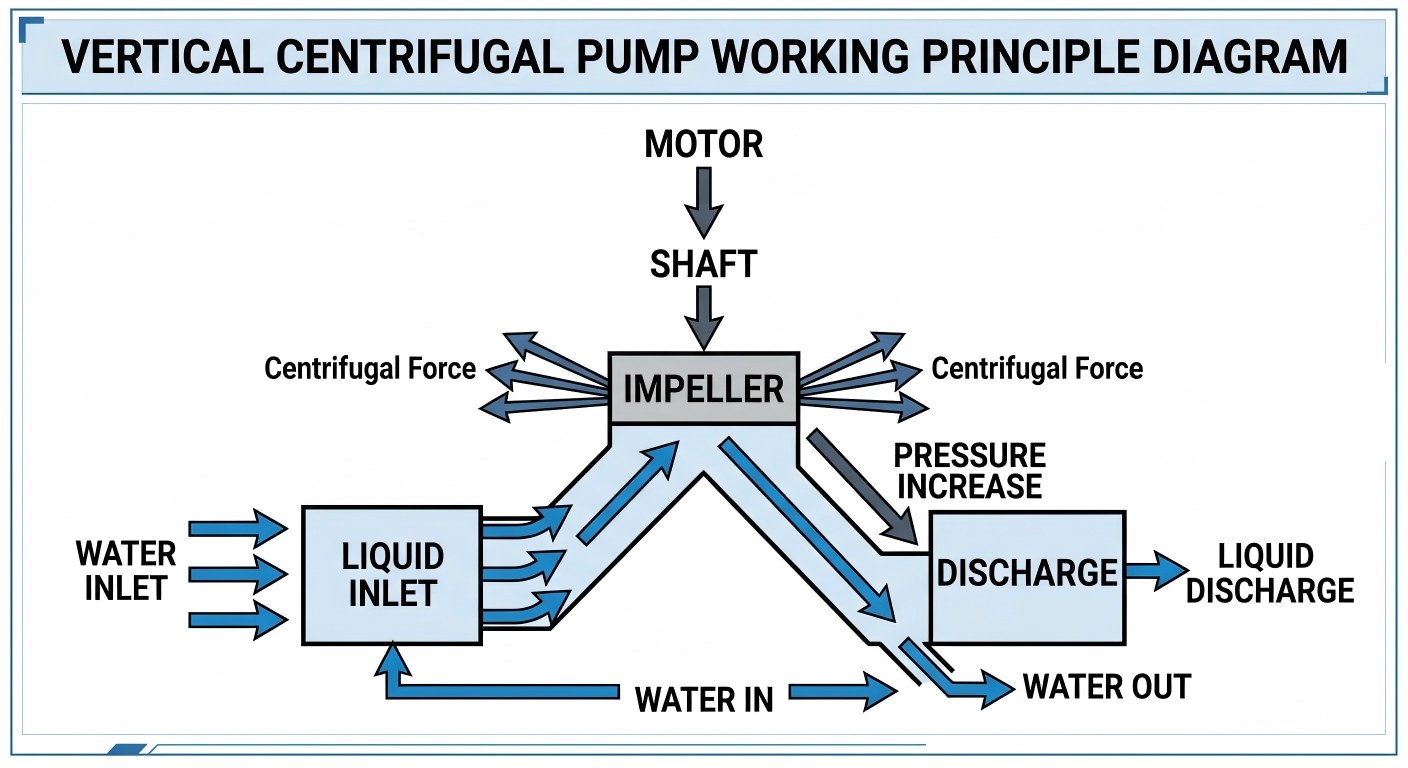

Cuando el motor arranca, hace girar el eje de la bomba y el impulsor. El líquido entra en la bomba a través de la boca de aspiración y fluye hacia el impulsor en rotación. A medida que el impulsor gira, la fuerza centrífuga acelera el líquido hacia el exterior desde el ojo del impulsor.
La velocidad del líquido se convierte entonces en presión al pasar por la carcasa de la bomba o el difusor. El líquido presurizado se descarga en el sistema de tuberías.
En muchos diseños de bombas verticales, el motor está acoplado directamente al eje de la bomba. Esto elimina la necesidad de componentes de transmisión adicionales y puede simplificar la estructura general.
Motor → Eje → Impulsor → Velocidad del fluido → Presión → Descarga
El rendimiento hidráulico real depende del diseño de la bomba, el punto de operación, la resistencia del sistema, las propiedades del líquido y las condiciones de instalación.
Aunque la construcción varía según el tipo de bomba, una bomba centrífuga vertical típica incluye varios componentes principales:
El motor proporciona la energía mecánica necesaria para hacer girar el eje y el impulsor de la bomba. La potencia del motor debe seleccionarse en función del caudal requerido, la altura de elevación, las propiedades del líquido y las condiciones de operación.
El eje transmite la energía de rotación del motor al impulsor. Un diseño y una alineación adecuados del eje son importantes para un funcionamiento fiable y el control de las vibraciones.
El impulsor transfiere energía al líquido. Su geometría influye considerablemente en el caudal, la presión, la eficiencia y el rango de operación.
La carcasa guía el líquido a través de la bomba y ayuda a convertir la velocidad en presión. Dependiendo del diseño de la bomba, la carcasa puede incorporar conductos en forma de voluta o difusor.
El sello mecánico ayuda a evitar fugas de líquido a lo largo del eje giratorio. El material y el diseño del sello deben seleccionarse en función del líquido, la temperatura, la presión y las condiciones de operación.
Los rodamientos soportan los componentes giratorios y ayudan a mantener un funcionamiento estable del eje. La configuración de los rodamientos varía según la construcción de la bomba y la aplicación.
Las bombas centrífugas verticales pueden ofrecer diversas ventajas cuando su configuración se ajusta a los requisitos del sistema.
Una de las principales ventajas es la reducción del espacio necesario en el suelo. Al disponer el motor y el eje en posición vertical, muchos diseños de bombas verticales pueden instalarse en áreas donde una bomba horizontal convencional requeriría más espacio.
Esto hace que las bombas verticales sean útiles en:
· Edificios de gran altura
· Salas de bombas compactas
· Plantas de climatización (HVAC)
· Instalaciones industriales
· Sistemas de tratamiento de agua
Los diseños hidráulicos modernos pueden ofrecer un funcionamiento eficiente dentro de un rango operativo adecuado. La eficiencia de la bomba depende de factores como la geometría del impulsor, la eficiencia del motor, el punto de operación y el diseño del sistema.
Operar una bomba cerca de su punto de mejor eficiencia (BEP) puede ayudar a reducir el consumo de energía innecesario y el estrés mecánico.
Muchas bombas centrífugas verticales están diseñadas para aplicaciones de servicio continuo. Con el dimensionamiento, la instalación, la lubricación, la refrigeración y el mantenimiento adecuados, pueden operar de manera fiable en sistemas industriales y de agua exigentes.
Las configuraciones verticales pueden integrarse en diversas disposiciones de tuberías. En particular, las bombas verticales en línea pueden instalarse directamente en las tuberías, lo que permite simplificar la configuración del sistema y reducir el espacio necesario para la instalación.
Dependiendo de la construcción y los materiales de la bomba, las bombas centrífugas verticales pueden diseñarse para aplicaciones que involucren agua limpia, agua tratada, agua de refrigeración, líquidos industriales y otros fluidos compatibles.
Los materiales y las juntas de la bomba siempre deben seleccionarse en función de las características reales del líquido.

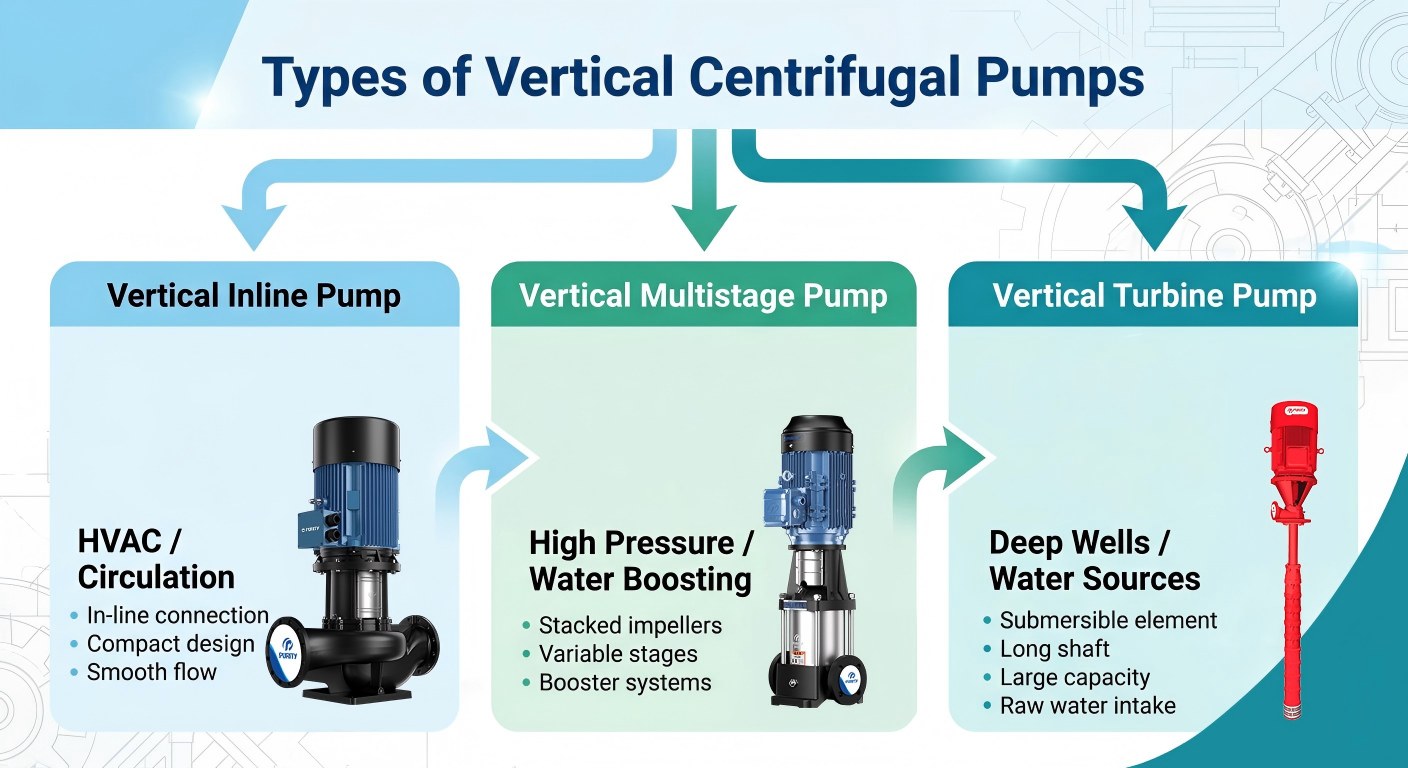

Las bombas centrífugas verticales están disponibles en diferentes configuraciones. Los dos tipos más comunes utilizados en aplicaciones de agua y servicios para edificios son las bombas verticales en línea y las bombas verticales multietapa.
Una bomba centrífuga vertical en línea tiene sus conexiones de aspiración y descarga dispuestas a lo largo del mismo eje de la tubería. Esto permite instalar la bomba directamente en el sistema de tuberías.
Las bombas verticales en línea se utilizan comúnmente para:
· Circulación de agua en sistemas HVAC
· Sistemas de agua helada
· Servicios de edificación
· Refrigeración industrial
· Circulación del agua
· Aumento de presión
Su configuración compacta los hace especialmente útiles cuando el espacio en la sala de bombas es limitado.
Una bomba centrífuga multietapa vertical utiliza varios impulsores dispuestos en serie. Cada etapa aporta energía al líquido, lo que permite a la bomba generar una presión mayor que la de un diseño comparable de una sola etapa.
Las aplicaciones típicas incluyen:
· Suministro de agua para edificios de gran altura
· Aumento de presión
· Sistemas de ósmosis inversa
· Tratamiento de agua
· Aplicaciones de alimentación de calderas
· Agua de proceso industrial
· Sistemas de agua a alta presión
Por ejemplo, la bomba multietapa vertical PVT/S de Purity está diseñada para aplicaciones que requieren una instalación compacta y un suministro de agua a alta presión y estable.
Las bombas de turbina vertical son otro tipo de bomba vertical utilizada en aplicaciones donde es necesario elevar agua desde fuentes profundas, como pozos, embalses o tanques.
Su configuración de eje vertical largo permite situar los componentes hidráulicos por debajo del nivel del agua.
El tipo de bomba adecuado depende de la fuente de agua, el caudal requerido, la altura de elevación, la profundidad de instalación y la configuración del sistema.
|

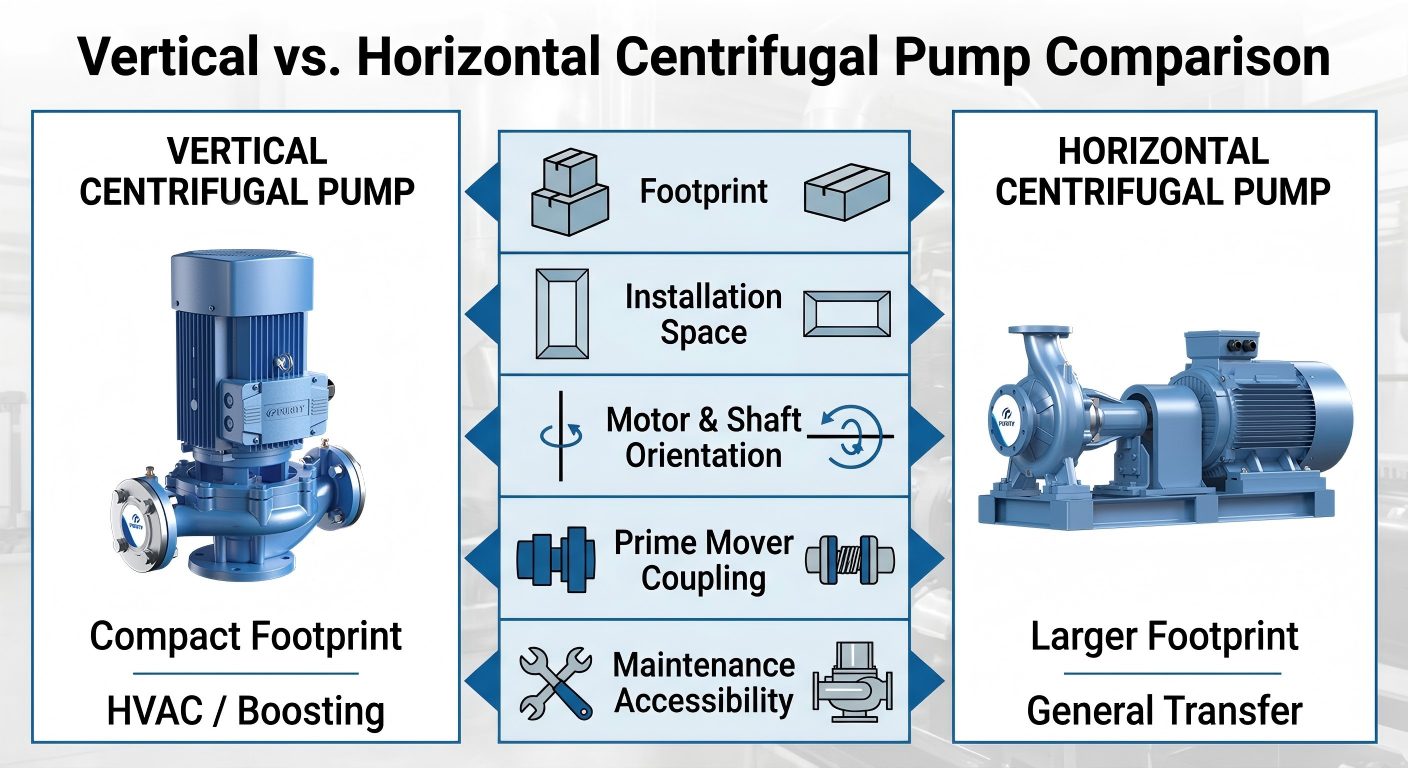

Característica |
Bomba centrífuga vertical |
Bomba centrífuga horizontal |
|
Orientación del eje |
Vertical |
Horizontal |
|
Requisito de espacio en el suelo |
Generalmente más bajo |
Generalmente más alto |
|
Instalación |
Disposición vertical compacta |
Requiere más espacio horizontal. |
|
Configuración en línea |
Común en diseños en línea |
Depende del tipo de bomba. |
|
Aplicaciones típicas |
HVAC, presurización, tratamiento de agua, edificios de gran altura |
Transferencia general de agua, procesos industriales y riego |
|
Acceso para mantenimiento |
Depende del diseño. |
A menudo resulta práctico para muchos diseños comunes. |
|
Aplicaciones de alta presión |
Adecuado para diseños multietapa seleccionados |
También disponible en diseños multietapa. |
|
Prioridad de selección |
Espacio, fluidez, cabeza y aplicación. |
Caudal, altura, aplicación e instalación |
Ninguna de las dos configuraciones es universalmente mejor. La elección adecuada depende del caudal, la altura de elevación, las propiedades del líquido, el espacio de instalación, los requisitos de mantenimiento y el diseño general del sistema.
Las bombas centrífugas verticales se utilizan ampliamente en sistemas de agua e industriales.

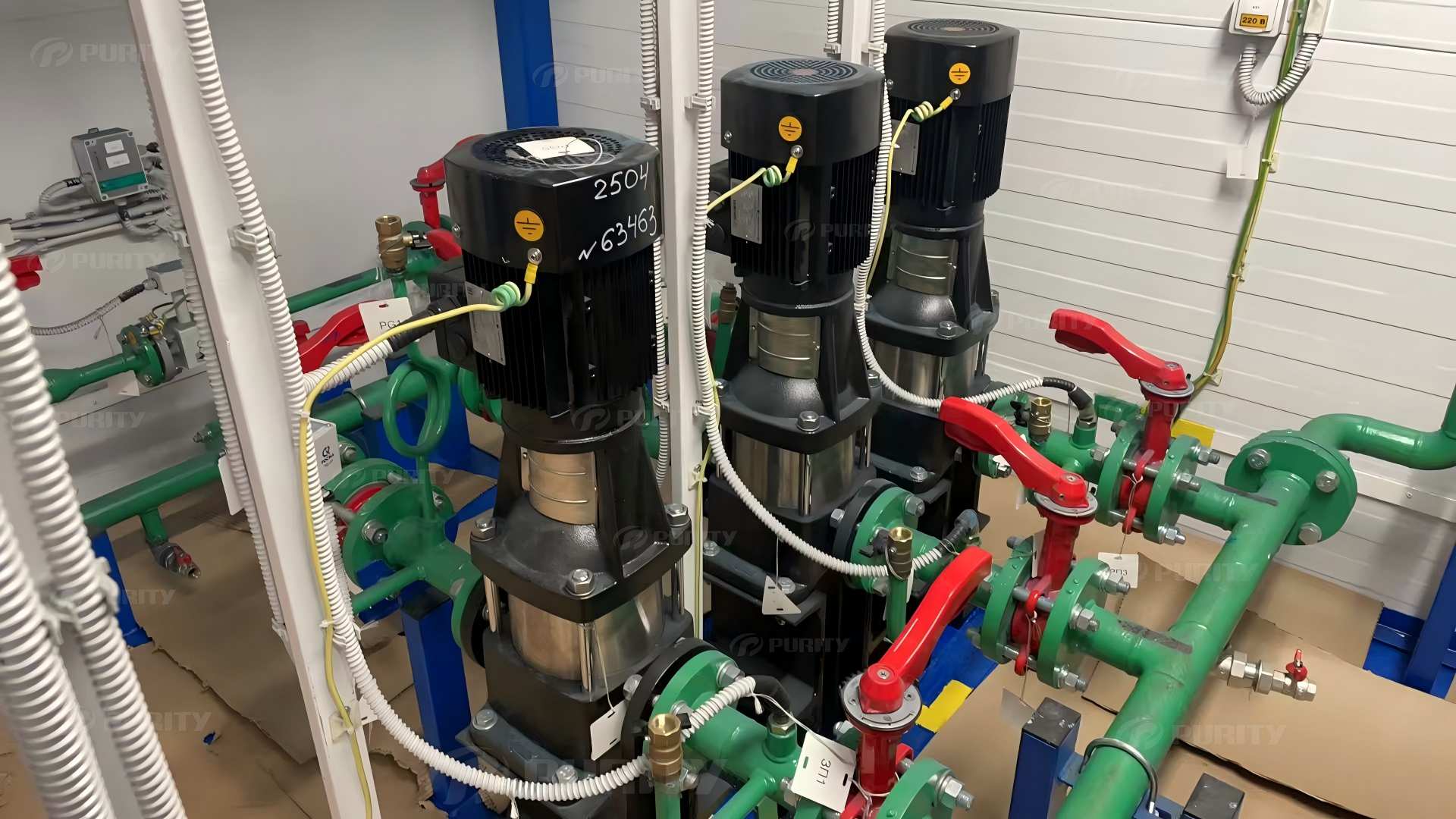

Las bombas multietapa verticales se utilizan comúnmente para aumentar la presión del agua en edificios de gran altura, edificios comerciales y otras instalaciones donde la presión de agua disponible es insuficiente.
Las bombas verticales en línea se utilizan ampliamente para la circulación de agua enfriada, agua de refrigeración y agua de calefacción en sistemas HVAC.
Las bombas centrífugas verticales pueden utilizarse para:
· Sistemas de filtración
· Ósmosis inversa
· Transferencia de agua
· Circulación de agua limpia
· Aumento de presión
El material de la bomba y la configuración del sello deben seleccionarse en función del proceso de tratamiento y de las características del líquido.
Las instalaciones industriales pueden utilizar bombas verticales para:
· Circulación de agua de proceso
· Sistemas de refrigeración
· Transferencia general de agua
· Aumento de presión
· Refrigeración de equipos
Ciertos diseños de bombas multietapa verticales pueden utilizarse en aplicaciones de agua a alta presión —incluyendo la alimentación de calderas y otros sistemas de agua industriales—, siempre que la bomba esté diseñada específicamente para la temperatura y la presión requeridas.
Seleccionar una bomba centrífuga vertical basándose únicamente en la potencia del motor o en el tamaño de la tubería puede dar lugar a un rendimiento deficiente. La bomba debe seleccionarse teniendo en cuenta todas las condiciones de funcionamiento.
El caudal describe la cantidad de líquido que la bomba debe desplazar en un periodo determinado.
Las unidades comunes incluyen:
· m³/h
· L/min
· GPM
El caudal requerido debe determinarse a partir de la demanda real del sistema, en lugar de seleccionar simplemente la bomba más grande disponible.
La altura de bombeo representa la energía necesaria para mover el líquido a través del sistema.
La altura dinámica total debe considerar:
· Elevación estática
· Pérdidas por fricción en tuberías
· Accesorios y válvulas
· Pérdidas de presión en los equipos
· Presión de descarga requerida
Seleccionar una bomba con una altura de elevación insuficiente puede dar lugar a una presión del sistema inadecuada, mientras que una altura excesiva puede aumentar el consumo de energía y los costos operativos.
El líquido que se bombea afecta al material y a la configuración de la bomba.
Entre los factores importantes se incluyen:
· Temperatura
· Viscosidad
· Corrosividad
· Contenido sólido
· Compatibilidad química
Para líquidos corrosivos o agresivos, puede requerirse acero inoxidable u otros materiales compatibles.
A menudo se prefieren las bombas verticales cuando el espacio en el suelo es limitado.
Antes de seleccionar la bomba, verifique:
· Superficie de suelo disponible
· Altura de instalación
· Disposición de la tubería
· Holgura del motor
· Acceso para mantenimiento
La selección del motor debe tener en cuenta:
· Fuerza
· Voltaje
· Frecuencia
· Velocidad
· Grado de protección
· Ciclo de trabajo
En sistemas adecuados, se puede utilizar un variador de frecuencia (VFD) para ajustar la velocidad de la bomba según la demanda variable. Un control adecuado puede ayudar a evitar el estrangulamiento innecesario y a reducir el consumo de energía.
El mantenimiento periódico ayuda a preservar el rendimiento hidráulico y a prolongar la vida útil del equipo.
Un programa de mantenimiento típico debería incluir:
· Comprobación de vibraciones y ruidos anormales
· Inspección de sellos mecánicos en busca de fugas
· Comprobación de la temperatura del motor
· Inspección de rodamientos, cuando corresponda
· Verificación de las conexiones eléctricas
· Inspección de válvulas y tuberías
· Monitoreo de la presión de operación y del caudal
· Verificación de la alineación de la bomba, cuando corresponda.
Los intervalos de mantenimiento deben ajustarse a las instrucciones del fabricante y a las condiciones reales de funcionamiento.
Fundada en 2010, Purity cuenta con más de 16 años de experiencia en la fabricación y venta de bombas, atendiendo a clientes en mercados internacionales.
Purity opera una planta de producción de aproximadamente 60.000 m² que respalda la fabricación, las pruebas, el control de calidad y la entrega de bombas.
Purity cuenta con una capacidad de producción anual de más de 150.000 bombas, cubriendo tanto productos estándar como requisitos específicos de proyectos.
Los productos de Purity Pump se suministran a clientes y socios en más de 140 países, aportando experiencia en diversas exigencias del mercado y condiciones operativas.
Los productos y sistemas de fabricación de Purity cuentan con certificaciones reconocidas internacionalmente, tales como CE, UL, ISO y SASO, según el producto específico y los requisitos del mercado.
Purity ofrece diversas soluciones de bombas verticales, entre ellas:
· Bombas multietapa verticales
· Bombas verticales en línea
· Bombas centrífugas verticales para agua
· Soluciones de aumento de presión
Los clientes pueden seleccionar la configuración adecuada en función del caudal requerido, la altura de elevación, las características del líquido, las condiciones de instalación y los requisitos del proyecto.
Las bombas centrífugas verticales se utilizan para transferir y hacer circular líquidos en aplicaciones tales como suministro de agua, climatización (HVAC), aumento de presión, tratamiento de agua, procesos industriales y sistemas de refrigeración.
Un motor hace girar el eje de la bomba y el impulsor. El impulsor en rotación transfiere energía al líquido, aumentando su velocidad. A continuación, la carcasa de la bomba o el difusor convierte parte de esa velocidad en presión para la descarga hacia el sistema.
La principal diferencia radica en la orientación del eje. Las bombas centrífugas verticales emplean una disposición de eje y motor verticales, mientras que las bombas centrífugas horizontales utilizan una disposición de eje horizontal. Los diseños verticales pueden reducir el espacio necesario en el suelo, en tanto que las bombas horizontales facilitan el acceso para determinadas tareas de mantenimiento.
Una bomba centrífuga vertical en línea cuenta con conexiones de aspiración y descarga dispuestas a lo largo del mismo eje de la tubería. Puede instalarse directamente en la tubería y se utiliza habitualmente para la circulación en sistemas de climatización (HVAC), servicios de edificios y circulación de agua en aplicaciones industriales.
Las bombas verticales multietapa están diseñadas para aplicaciones que requieren mayor presión. Los usos comunes incluyen suministro de agua para edificios de gran altura, aumento de presión, ósmosis inversa, tratamiento de agua y sistemas de agua industriales.
Sí. Las bombas centrífugas multietapa verticales se utilizan habitualmente en edificios de gran altura, ya que pueden proporcionar la presión necesaria para llevar el agua a niveles elevados manteniendo un diseño compacto que ocupa poco espacio.
Comience por el caudal y la altura manométrica total requeridos. A continuación, evalúe las propiedades del líquido, la temperatura, el espacio de instalación, los requisitos del motor, las condiciones de operación y las necesidades de control. Un fabricante de bombas puede ayudar a verificar la selección final contrastándola con la curva del sistema y el punto de operación.
Para una selección precisa de la bomba, proporcione:
· Caudal requerido
· Altura o presión requerida
· Tipo de líquido
· Temperatura del líquido
· Fuente de alimentación
· Tamaño de entrada y salida
· Horario de atención
· Condiciones de instalación
· Cualquier requisito especial de materiales o certificación
Una bomba centrífuga vertical es una solución compacta y versátil para el trasiego de líquidos en aplicaciones de suministro de agua, climatización (HVAC), tratamiento de aguas, aumento de presión e industria. La disposición vertical del motor y el eje permite reducir el espacio necesario en el suelo, mientras que configuraciones como las bombas verticales en línea y las multietapa ofrecen soluciones para diversas necesidades de caudal y presión.
Elegir la bomba adecuada requiere algo más que comparar la potencia del motor o el tamaño de la tubería. Es necesario considerar en conjunto el caudal, la altura manométrica total, las propiedades del líquido, las condiciones de operación, el espacio de instalación, los requisitos del motor y la demanda del sistema.
