Una bomba de carcasa partida horizontal es una bomba centrífuga horizontal cuya carcasa está dividida horizontalmente a lo largo de la línea central del eje. Por lo general, emplea un impulsor de doble succión, lo que permite que el agua ingrese por ambos lados del mismo. Este diseño contribuye a equilibrar las fuerzas hidráulicas, a la vez que ofrece una gran capacidad de caudal, un funcionamiento estable y un mantenimiento sencillo.
Las bombas de carcasa partida horizontal se utilizan ampliamente en sistemas de abastecimiento de agua municipal, circulación de agua industrial, climatización (HVAC), riego y protección contra incendios, donde se requiere un trasvase de agua continuo y fiable.
Una bomba de carcasa partida horizontal funciona según el principio centrífugo. El agua entra en la bomba a través de la boca de aspiración y fluye hacia el impulsor. A medida que el impulsor gira, transfiere energía al agua, aumentando su velocidad. Posteriormente, la carcasa convierte parte de esta energía de velocidad en presión antes de que el agua salga a través de la boca de descarga.
En un diseño de doble succión, el agua entra por ambos lados del impulsor. Las dos trayectorias de flujo ayudan a equilibrar las fuerzas hidráulicas y a reducir el empuje axial neto, lo que favorece un funcionamiento suave y estable.
El proceso básico es:
El agua entra → El impulsor gira → El fluido gana velocidad → La presión aumenta → El agua es descargada
Imagen | Principio de funcionamiento de una bomba de carcasa partida horizontal

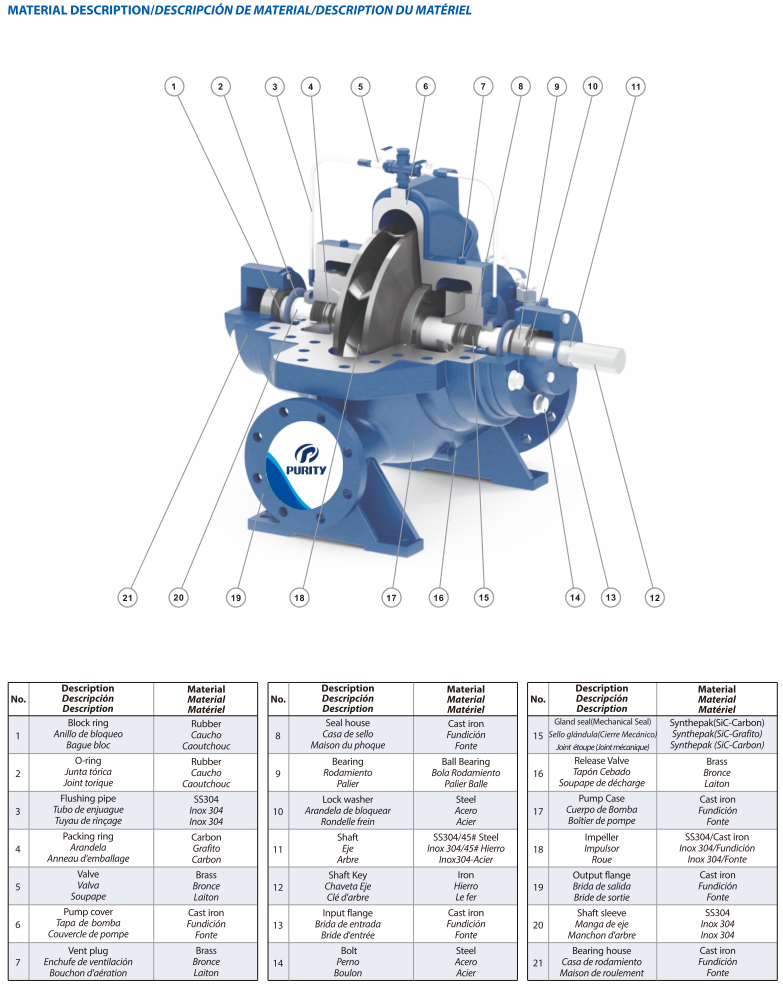

Los componentes principales de una bomba de carcasa partida horizontal incluyen:
1. Carcasa dividida – La carcasa está dividida horizontalmente, lo que permite acceder a los componentes internos para su inspección y mantenimiento, por lo general sin necesidad de desconectar la tubería principal.
2. Impulsor de doble succión: el agua ingresa por ambos lados, lo que ayuda a equilibrar las fuerzas hidráulicas axiales y hace que el diseño sea adecuado para aplicaciones de alto caudal.
3. Eje y cojinetes – El eje transmite potencia al impulsor, mientras que los cojinetes soportan el conjunto giratorio y ayudan a mantener la estabilidad.
4. Sello mecánico o empaquetadura – Evita fugas excesivas en el punto donde el eje atraviesa la carcasa.
5. Carcasa en voluta – Recoge el agua que sale del impulsor y la dirige hacia la boca de descarga.
Las bombas de carcasa partida horizontal suelen elegirse para aplicaciones de transferencia de agua de gran caudal, entre ellas:
(1) Suministro municipal de agua: Plantas de tratamiento de agua y sistemas de distribución.
(2) Protección contra incendios: Suministro de agua a presión a sistemas de rociadores e hidrantes.
(3) HVAC: Circulación de agua refrigerada y agua de refrigeración en edificios de gran tamaño.
(4) Procesos industriales: refrigeración, agua de proceso y transferencia general de agua.
(5) Riego agrícola: Riego y distribución de agua a gran escala.
(6) Generación de energía: circulación de agua de refrigeración y otras tareas de transferencia de agua.
Las bombas de carcasa partida horizontal ofrecen varias ventajas importantes:
(1) Gran capacidad de caudal para la transferencia de agua a gran escala.
(2) Funcionamiento estable con un conjunto giratorio bien soportado.
(3) Mantenimiento sencillo gracias a la carcasa dividida horizontalmente.
(4) Larga vida útil, siempre que se seleccione y mantenga adecuadamente.
(5) Buen rendimiento hidráulico mediante diseños adecuados de doble succión.
Sin embargo, por lo general requieren más espacio para su instalación y pueden tener un costo inicial más elevado que las bombas compactas de aspiración axial. Además, están destinadas principalmente al manejo de agua limpia y otros líquidos adecuados de baja viscosidad.
|
Característica |
Bomba de caja dividida |
Bomba de aspiración axial |
|
Impulso |
A menudo de doble succión |
Generalmente de succión simple |
|
Caja |
Dividido horizontalmente |
Generalmente no dividido |
|
Fluir |
A menudo adecuado para alto flujo |
Caudal bajo a medio |
|
Mantenimiento |
Cómodo acceso interno |
Depende del diseño |
|
Huella |
Por lo general, más grande |
Mas compacto |
|
Uso habitual |
Grandes sistemas hídricos |
Suministro general de agua |
Ninguno de los dos tipos es universalmente mejor. A menudo se prefiere una bomba de carcasa partida horizontal cuando son importantes un caudal elevado, el funcionamiento continuo y un mantenimiento sencillo; por su parte, una bomba de aspiración axial puede resultar más adecuada cuando el espacio y el coste inicial son factores determinantes.
Antes de seleccionar una bomba, tenga en cuenta:
(1) Caudal requerido
(2) Altura total
(3) Temperatura y características del líquido
(4) Condiciones de NPSH
(5) Horas de funcionamiento y ciclo de trabajo
(6) Requisitos para el accionamiento por motor o diésel
(7) Espacio de instalación y configuración de tuberías
La selección final debe basarse en la curva de rendimiento del fabricante y en las condiciones operativas reales.
La bomba de carcasa partida horizontal PSCM de Purity está diseñada para el trasvase de agua en grandes volúmenes y para un funcionamiento continuo y estable. Su carcasa partida horizontal facilita el acceso para tareas de inspección y mantenimiento, mientras que su diseño hidráulico de doble succión garantiza un rendimiento fiable con caudales elevados.
Es adecuado para aplicaciones que incluyen el abastecimiento municipal de agua, la circulación de agua industrial, el riego y otros sistemas de transferencia de agua a gran escala.
Se trata de una bomba centrífuga con carcasa dividida horizontalmente, que comúnmente emplea un rodete de doble aspiración para el trasvase de agua con un caudal elevado.
Se utilizan habitualmente en el abastecimiento municipal de agua, la circulación industrial, los sistemas de climatización (HVAC), el riego, la generación de energía y la protección contra incendios.
No necesariamente. Las bombas de carcasa partida suelen ser más adecuadas para aplicaciones de caudal elevado y funcionamiento continuo, mientras que las bombas de aspiración axial suelen preferirse para sistemas más compactos.
Comience por determinar el caudal requerido, la altura total, las características del líquido, el NPSH, las condiciones de operación y los requisitos de instalación. A continuación, se debe utilizar la curva de rendimiento de la bomba para realizar la selección final.
Una bomba de carcasa partida horizontal constituye una solución fiable para aplicaciones que requieren un caudal elevado, un funcionamiento estable y el trasvase de agua a largo plazo. Su carcasa partida simplifica el mantenimiento, mientras que el diseño de doble succión resulta muy adecuado para aplicaciones de gran caudal.
Para seleccionar la bomba adecuada, asegúrese siempre de que el rendimiento de la bomba se ajuste al caudal real, a la altura de elevación, al tipo de líquido y a las condiciones de funcionamiento.
¿Necesita ayuda para seleccionar una bomba de carcasa partida horizontal? Póngase en contacto con Purity e indique sus requisitos de caudal y altura de elevación para recibir asesoramiento profesional en la selección de la bomba.
